廣泛應用于高頻大功率開關電源中的輸出濾波電抗器及某些不間斷電源中的主變壓器。
0769-88736966 在線定制
咨詢熱線：
0769-88736966
手機：13798986448
郵箱：591786090@qq.com
QQ：523441324
地址：東莞市高埗鎮冼沙四二工業區
掃一掃關注我們

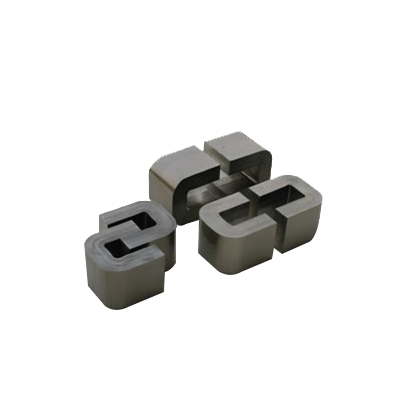

性能特點：
用鐵基非晶帶材制造，具有高飽和磁感應強度、高磁導率、
低損耗（是硅鋼片的1/5-1/10)、低矯頑力和良好的溫度穩定性。
鐵芯規格 | 鐵芯疊厚 | 窗口寬度（最?。?/span> | 窗口長度 (最小) | 鐵芯高度 | 鐵芯寬度 | 鐵芯長度 | 磁路 長度 | 鐵芯有效 截面積 | 窗口面積 | 面積乘積 | ||||
a(mm) | ± | b(mm) | c(mm) | d(mm) | + | e(mm) | ± | f(mm) | ± | lm(cm) | Ac(cm2) | Wa(cm2) | Ap(cm4) | |
078025015040 | 15 | 0.8 | 25 | 78 | 40 | 0.5 | 55 | 1 | 108 | 2 | 25.3 | 4.8 | 19.5 | 93.6 |
080040013020 | 13 | 0.8 | 40 | 80 | 20 | 0.5 | 66 | 1 | 106 | 2 | 28.1 | 2.1 | 32.0 | 67.2 |
084035022025 | 22 | 1 | 35 | 84 | 25 | 0.5 | 79 | 1 | 128 | 3 | 30.7 | 4.4 | 29.4 | 129.4 |
084035022025 | 29.4 | 0.5 | 32.5 | 79.5 | 30 | 0.5 | 91.3 | 1 | 139.5 | 1 | 30.7 | 6.0 | 25.8 | 155.0 |
088045026030 | 26 | 1 | 45 | 88 | 30 | 0.5 | 97 | 1 | 140 | 4 | 34.8 | 6.2 | 39.6 | 245.5 |
088045026030 | 31.5 | 0.5 | 41 | 84 | 35 | 0.5 | 104 | 1 | 150.4 | 1 | 34.8 | 8.2 | 34.4 | 282.4 |
088045026040 | 26 | 1 | 45 | 88 | 40 | 0.5 | 97 | 1 | 140 | 4 | 34.8 | 8.3 | 39.6 | 328.7 |
088045026040 | 31.5 | 0.5 | 41 | 84 | 45.2 | 0.5 | 104 | 1 | 150.4 | 1 | 34.8 | 10.6 | 34.4 | 365.1 |
